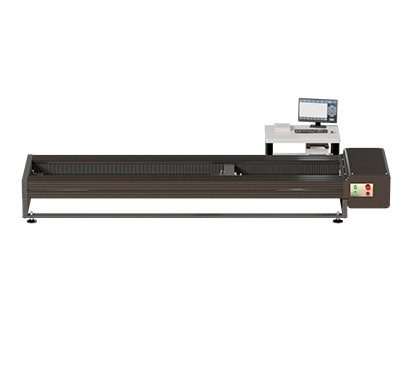

Испытательная разрывная машина МИМ.2-W.X-E
Наибольшая предельная нагрузка: от 20 до W кН
Тип привода: гидравлический
Вид испытания: на растяжение или сжатие.
Что испытывают: якорные цепи, тросы стальные, тросы текстильные, стропы стальные, стропы текстильные, грузовые крюки, керамические или стеклянные изоляторы, электрические и оптические кабели, стальные штанги и др.
Стандарты: ГОСТ 30188, ГОСТ 228, РД 10-33-93, ГОСТ EN 354, ГОСТ 25.506, ГОСТ 1497, ГОСТ 269-66, ГОСТ 10446, ГОСТ 30188, ГОСТ 25996, ИСО 1834, ИСО 7592, ИСО 3077, ИСО 610 и др.
Гидравлическая горизонтальная испытательная машина серии МИМ.2 предназначена для проведения статических испытаний с диапазоном измерения силы от 20 до W кН. Машина изготовлена в соответствии с ГОСТ 28840-90, ASTM E4-13 и предназначена для выполнения испытаний на статическое осевое растяжение или сжатие.
Конструкция и характеристики:

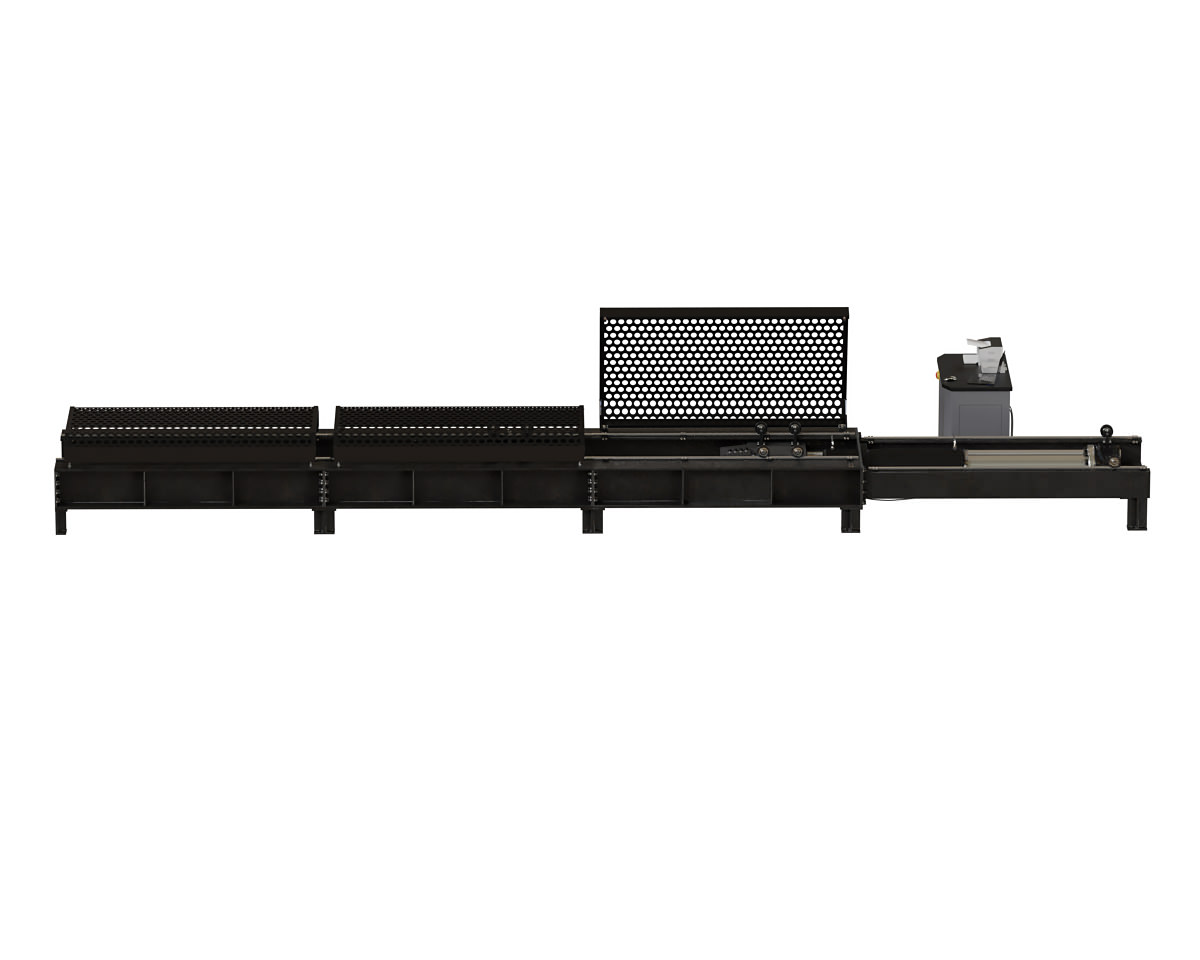

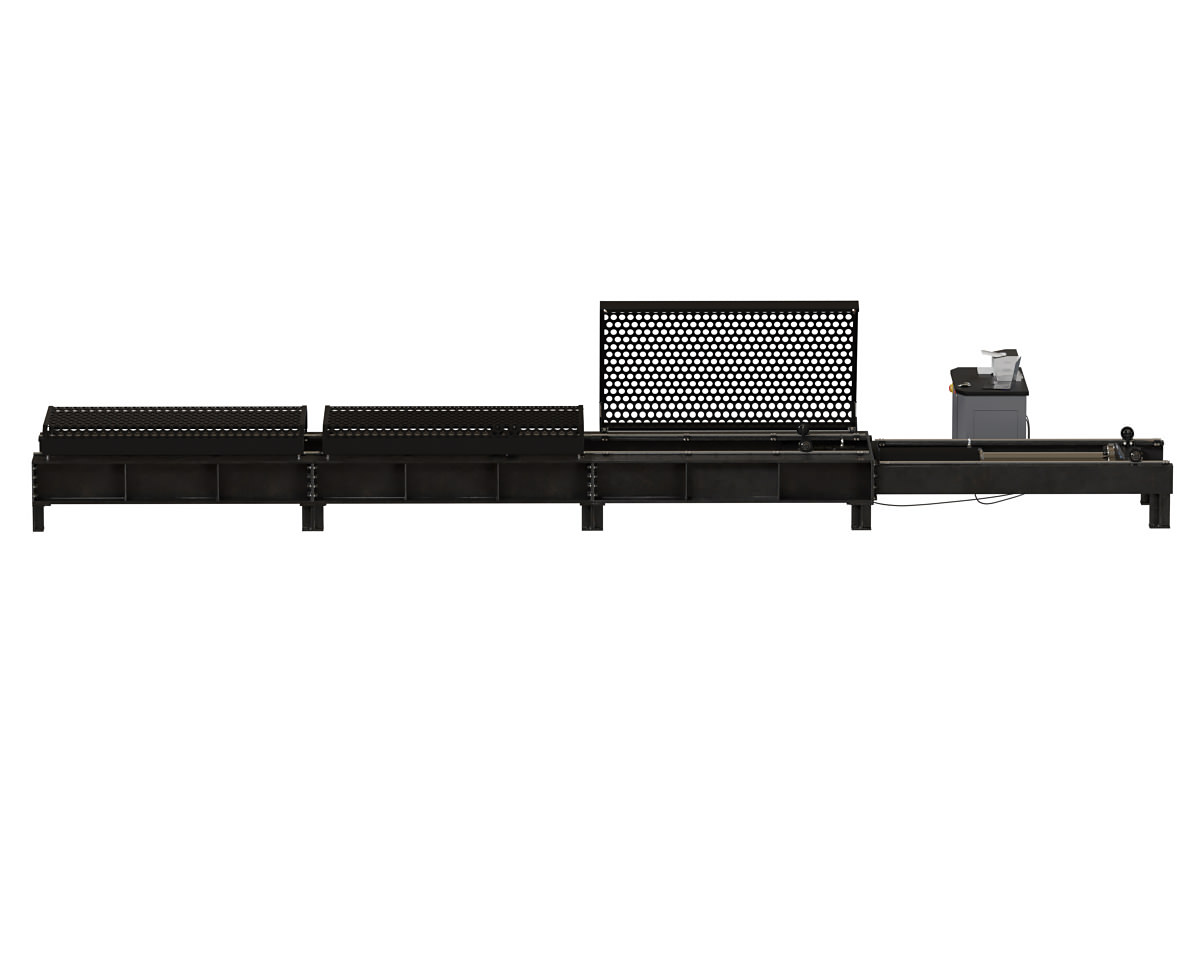

- Удлиненная конструкция машины позволяет проводить испытания габаритных образцов, обеспечивая получение точных данных для различных материалов: якорных цепей, канатов, строп, электрических и оптических кабелей и многого другого;
- По требованию заказчика возможна модификация длины рабочего пространства, благодаря модульной конструкции силовой рамы, что обеспечивает гибкость при испытаниях различных типов образцов;
- Предел допускаемой относительной погрешности измерений силы от ±0.5, ±1*;
- Диапазон скорости перемещения подвижной траверсы от 0,001 мм/мин до 500 мм/мин*;
- Диапазон измерений скорости нагружения подвижной траверсы от 0,001мм/мин до 200 кН/с*.
*Параметры могут быть изменены по желанию Заказчика с учетом конструкционных возможностей испытательной машины.
Дополнительные возможности:
В соответствии с требованиями заказчика машина может быть дополнительно укомплектована:
- Захватами и приспособлениями;
- Силоизмерительными датчиками и датчиками линейного перемещения;
- Современным откидывающимся защитным экраном;
- Пультом оператора;
- Сенсорным экраном с дублированием полного функционала программного обеспечения;
- Лабораторным столом.
Система управления:
Испытательная машина оснащена системой управления, разработанной на базе программного обеспечения «ГОСТ-ТЕСТ». Данное ПО внесено в единый реестр российских программ для ЭВМ и баз данных (приказ Минцифры России от 27.05.2021 № 501, реестровый № 1057). Архитектура «ГОСТ-ТЕСТ» обеспечивает возможность подключения дополнительных датчиков, мониторинга и контроля данных, поступающих с различного оборудования. Система полностью автоматизирует процесс испытаний, позволяя наблюдать за ходом выполнения и изменять параметры в режиме реального времени. Результаты испытаний автоматически обрабатываются, отображаются на дисплее в виде протоколов (таблиц и графиков) и могут быть оперативно распечатаны или сохранены в электронном формате для последующего анализа и составления отчетов. Интегрированная система экспорта обеспечивает совместимость с распространенными форматами файлов.
Применение:
Испытательная машина идеально подходит для производственных предприятий, торговых организаций, учебных заведений и научно-исследовательских центров. Она предназначена для контроля качества и изучения механических свойств материалов значительной длины, таких как якорные цепи, канаты, стропы, электрические и оптические кабели, при нагрузках до 5000 кН.
Безопасность и надежность:
Удобство и безопасность оператора — ключевые аспекты конструкции машины. Интуитивно понятный интерфейс системы управления снижает риск ошибок при настройке параметров испытаний. Машина оснащена системой блокировки доступа в рабочую зону во время проведения испытаний и системой аварийной остановки. Соответствие требованиям безопасности подтверждено ГОСТ 28840-90. Все требования к машине как к средству измерения задокументированы в описание типа
Регистрация:
- Номер в Государственном реестре средств измерений РФ (ФГИС «АРШИН»): 92948-24
- Номер в Государственном реестре средств измерений Республики Казахстан: KZ.02.03.01020-2022/82572-21
| Основные технические характеристики МИМ.2-W.X-E | |
|---|---|
| Диапазон измерений силы (нагрузки), кН | от 20 до W |
| Предел допускаемой относительной погрешности измерения силы (нагрузки), % | ± 0,5; ± 0,36; ± 1; ± 2 |
| Диапазон измерений перемещений подвижной траверсы без учета захватов, мм | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 4 мм включ., мм | ± 0,02 |
| Диапазон скорости перемещения подвижной траверсы, мм/мин | 0,001 – 120 |
| Пределы допускаемой абсолютной погрешности измерений скорости перемещения подвижной траверсы в диапазоне от 0,001 до 0,5 мм/мин включ., мм/мин | ± 0,005 |
| Пределы допускаемой относительной погрешности измерений скорости перемещения подвижной траверсы в диапазоне св. 0,5 мм/мин до верхнего предела измерений, % | ± 1 |
| Масса, не более, кг | 1500 |
| Потребляемая мощность, не более, кВт | 4,5 |
| Электропитание, В/Гц | 380 ± 38/50 ± 1 |
| Условия эксплуатации (температура окружающей среды/ влажность воздуха) | от +10 °С до +35 °С/ не более 90 % |
