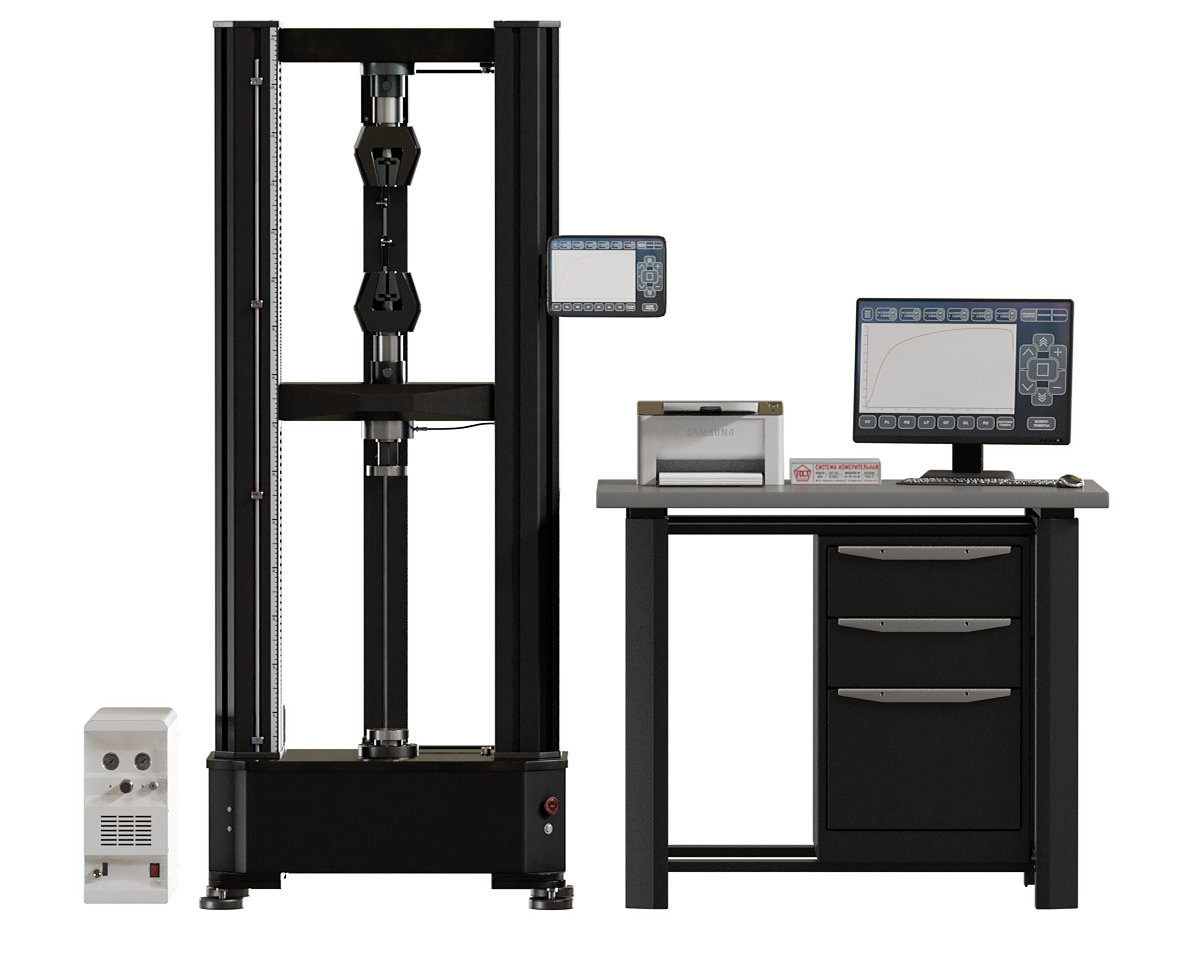

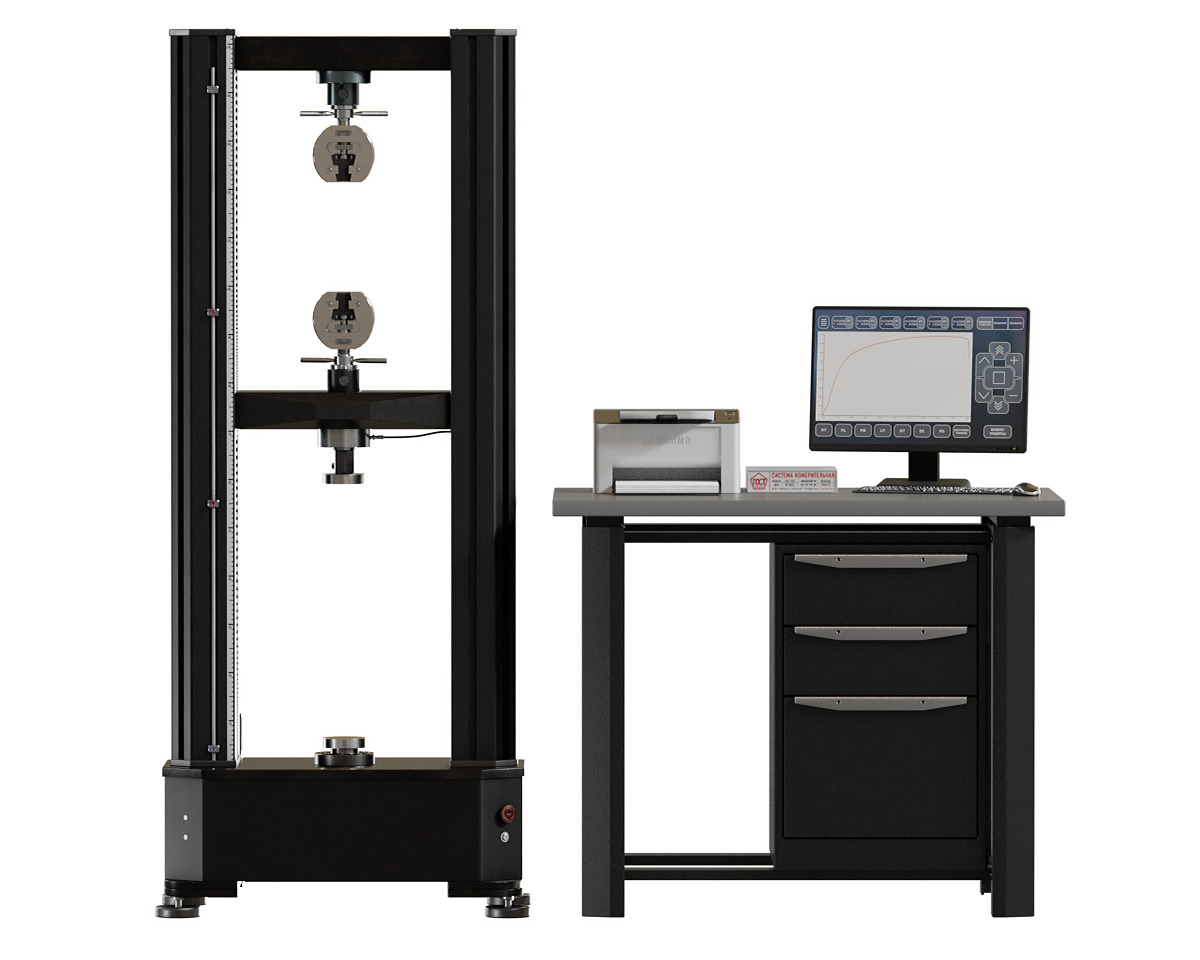

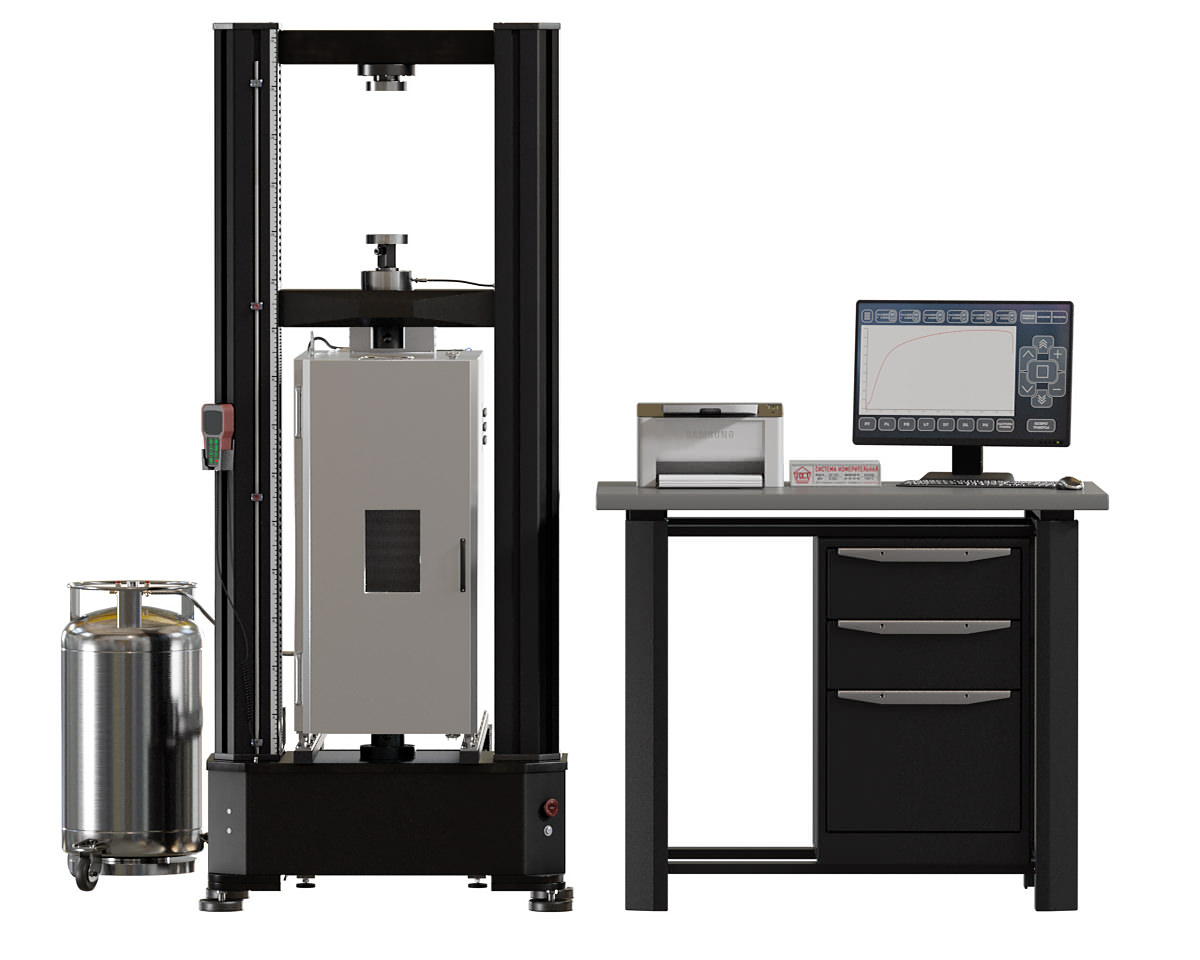

Испытательная разрывная машина МИМ.2-50.X-B
Наибольшая предельная нагрузка: 50 кН
Тип привода: электромеханический
Вид испытания: на растяжение, сжатие, изгиб, адгезию/отслаивание и др.
Что испытывают: полимерные материалы, резина, бумага, картон, древесина, текстиль, металл
Стандарты: ГОСТ 11262-2017 (ISO 527-2:2012); ГОСТ 34370-2014 (ISO 527-1:2012); ГОСТ 14236-81; ГОСТ 270-75; ГОСТ 28840-90, ГОСТ 11262, ГОСТ 3813 и др.
Электромеханическая универсальная двухколонная машина серии МИМ.2 предназначена для проведения статических испытаний с диапазоном измерения силы от 0,5 до 50 кН. Машина изготовлена в строгом соответствии с ГОСТ 28840-90, ASTM E4-13 и предназначена для выполнения испытаний на растяжение, сжатие, изгиб, адгезию/отслаивание и другие виды испытаний.
Конструкция и характеристики:
- Увеличенная ширина рабочего пространства обеспечивает возможность испытания образцов большего размера, что расширяет спектр применяемых методик и типов испытываемых материалов. Высокоточные направляющие и шарико-винтовые пары (ШВП) гарантируют плавное и точное перемещение траверсы. Для максимальной адаптации к задачам заказчика предусмотрена возможность выбора: увеличенный рабочий ход, регулируемая высота рабочей зоны, а также настольное (до 50 кН) или напольное исполнение;
- Предел допускаемой относительной погрешности измерений силы от ±0,5; ±1*;
- Диапазон скорости перемещения подвижной траверсы от 0,001 мм/мин до 500* мм/мин;
- Диапазон измерений скорости нагружения подвижной траверсы от 0,1 до 5000 кН/с.
*Параметры могут быть изменены по желанию Заказчика с учетом конструкционных возможностей испытательной машины.
Дополнительные возможности:
В соответствии с требованиями заказчика машина может быть дополнительно укомплектована:

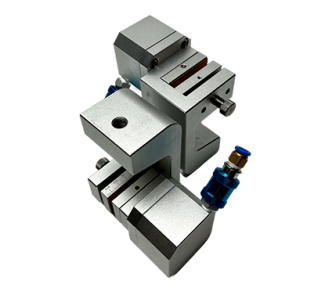

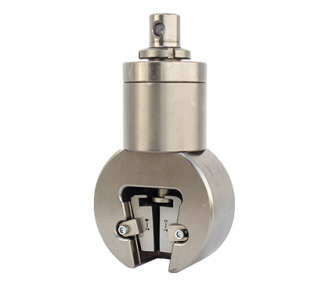

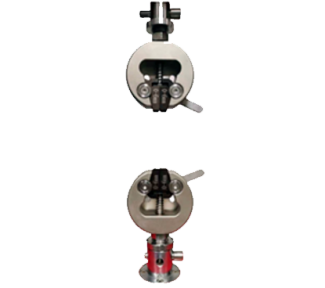

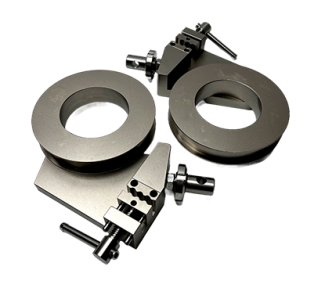

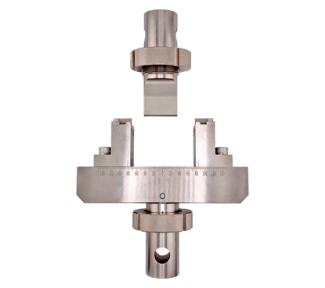

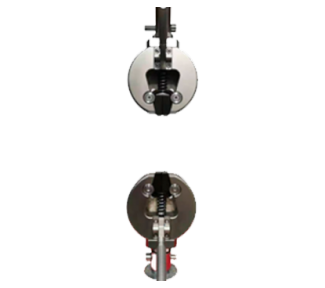

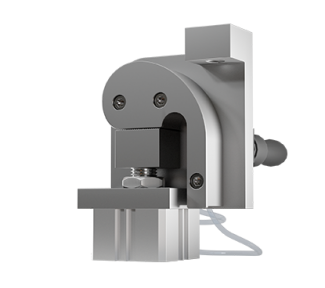

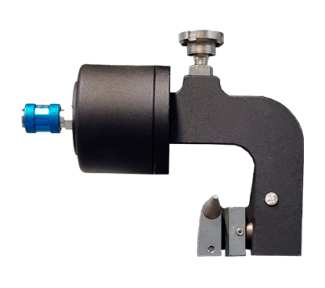

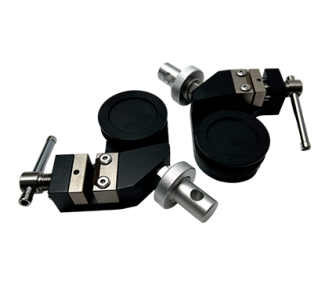

- Захватами и приспособлениями;
- Силоизмерительными датчиками и датчиками линейного перемещения;

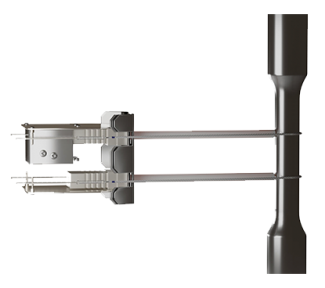

- Датчиками деформации (контактными, бесконтактными);
- Термокриокамерами;
- Высокотемпературной печью;
- Вакуумной камерой;
- Современным защитным экраном;
- Пульт оператора;
- Сенсорным экраном с дублированием полного функционала программного обеспечения;

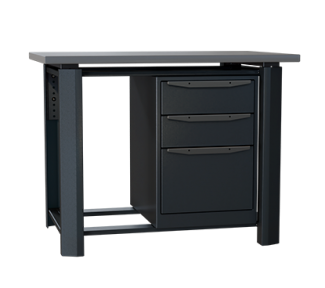

- Лабораторным столом.
Система управления:
Испытательная машина оснащена системой управления, разработанной на базе программного обеспечения «ГОСТ-ТЕСТ». Данное ПО внесено в единый реестр российских программ для ЭВМ и баз данных (приказ Минцифры России от 27.05.2021 № 501, реестровый № 1057). Архитектура «ГОСТ-ТЕСТ» обеспечивает возможность подключения дополнительных датчиков, мониторинга и контроля данных, поступающих с различного оборудования. Система полностью автоматизирует процесс испытаний, позволяя наблюдать за ходом выполнения и изменять параметры в режиме реального времени. Результаты испытаний автоматически обрабатываются, отображаются на дисплее в виде протоколов (таблиц и графиков) и могут быть оперативно распечатаны или сохранены в электронном формате для последующего анализа и составления отчетов. Интегрированная система экспорта обеспечивает совместимость с распространенными форматами файлов.
Применение:
Испытательная машина идеально подходит для производственных предприятий, торговых организаций, учебных заведений и научно-исследовательских центров. Она предназначена для контроля качества и изучения механических свойств материалов, таких как полимеры, композиты, текстиль и бумага, при нагрузках до 50 кН.
Безопасность и надежность:
Удобство и безопасность оператора — ключевые аспекты конструкции машины. Интуитивно понятный интерфейс системы управления снижает риск ошибок при настройке параметров испытаний. Машина оснащена системой блокировки доступа в рабочую зону во время проведения испытаний и системой аварийной остановки. Соответствие требованиям безопасности подтверждено ГОСТ 28840-90. Все требования к машине как к средству измерения задокументированы в описание типа.
Регистрация:
- Номер в Государственном реестре средств измерений РФ (ФГИС «АРШИН»): 92948-24
- Номер в Государственном реестре средств измерений Республики Казахстан: KZ.02.03.01020-2022/82572-21
| Основные технические характеристики МИМ.2-50.X-B | |
|---|---|
| Диапазон измерений силы (нагрузки), кН | от 0,01 до 50 |
| Предел допускаемой относительной погрешности измерения силы (нагрузки), % | ± 0,5; ± 0,36; ± 1; ± 2 |
| Диапазон измерений перемещений подвижной траверсы без учета захватов, мм | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 4 мм включ., мм | ± 0,02 |
| Диапазон скорости перемещения подвижной траверсы, мм/мин | 0,001 – 500 |
| Пределы допускаемой абсолютной погрешности измерений скорости перемещения подвижной траверсы в диапазоне от 0,001 до 0,5 мм/мин включ., мм/мин | ± 0,005 |
| Пределы допускаемой относительной погрешности измерений скорости перемещения подвижной траверсы в диапазоне св. 0,5 мм/мин до верхнего предела измерений, % | ± 1 |
| Масса, не более, кг | 430 |
| Потребляемая мощность, не более, кВт | 1 |
| Электропитание, В/Гц | 220+22-33/50 ± 1 |
| Условия эксплуатации (температура окружающей среды/ влажность воздуха) | от +10 °С до +35 °С/ не более 90 % |
