Испытательная разрывная машина МИМ.2-1000.X-D
Наибольшая предельная нагрузка: 1000 кН
Тип привода: гидравлический
Вид испытания: на растяжение, сжатие, изгиб, адгезию/отслаивание и др.
Что испытывают: композитные материалы, стальные проволоки, бетоны, арматурные соединения, муфты, сварные соединения, арматурный прокат, стальной канат, металлы и др.
Стандарты: ГОСТ 25.601, ГОСТ 6727-80, ГОСТ 10180-78, ГОСТ 24452, ГОСТ 34227, ГОСТ 52544, ГОСТ Р 57997, ГОСТ Р 53772, ГОСТ 1497, ГОСТ 14019, ГОСТ 34278, ГОСТ 12104, ГОСТ 6996 и др.

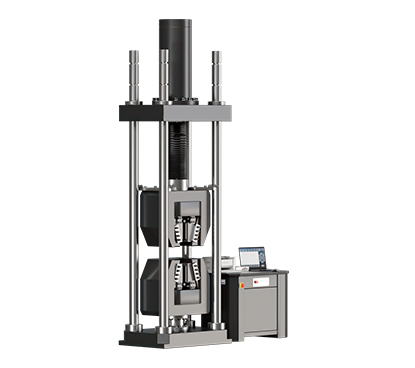

Гидравлическая универсальная четырехколонная машина серии МИМ.2 предназначена для проведения статических испытаний с диапазоном измерения силы от 10 до 1000 кН (по индивидуальному требованию). Машина изготовлена в строгом соответствии с ГОСТ 28840-90, ASTM E4-13 и предназначена для выполнения испытаний на растяжение, сжатие, изгиб, адгезию/отслаивание и другие виды испытаний.
Конструкция и характеристики:
- Усиленная силовая рама с четырьмя колоннами выполнена с учетом требований к минимальным деформациям под нагрузкой. Конструкция обеспечивает высокую жесткость системы, что особенно важно при испытаниях высокопрочных материалов и многократных циклах нагружения;
- Регулируемая траверса с возможностью установки сменных рабочих элементов, таких как плиты сжатия, опоры изгиба, верхняя траверса с индентором или давящим наконечником, позволяет адаптировать машину под различные типы испытаний;
- Предел допускаемой относительной погрешности измерений силы от ±0,5; ±1*;
- Диапазон скорости перемещения подвижной траверсы от 0,001 мм/мин до 70 мм/мин*;
- Диапазон измерений скорости нагружения подвижной траверсы от 0,1 до 200 кН/с*.
*Параметры могут быть изменены по желанию Заказчика с учетом конструкционных возможностей испытательной машины.
Дополнительные возможности:
В соответствии с требованиями Заказчика машина может быть дополнительно укомплектована:
- Захватами и приспособлениями;
- Силоизмерительными датчиками и датчиками линейного перемещения;
- Датчиками деформации (контактными, бесконтактными);
- Высокотемпературной печью;
- Современным защитным экраном;
- Пульт оператора;
- Сенсорным экраном с дублированием полного функционала программного обеспечения;
Система управления:
Испытательная машина оснащена системой управления, разработанной на базе программного обеспечения «ГОСТ-ТЕСТ». Данное ПО внесено в единый реестр российских программ для ЭВМ и баз данных (приказ Минцифры России от 27.05.2021 № 501, реестровый № 1057). Архитектура «ГОСТ-ТЕСТ» обеспечивает возможность подключения дополнительных датчиков, мониторинга и контроля данных, поступающих с различного оборудования. Система обеспечивает автоматизацию процесса нагружения, сбора данных и обработки результатов, позволяя наблюдать за ходом выполнения и изменять параметры в режиме реального времени. Результаты испытаний автоматически обрабатываются, отображаются на дисплее в виде протоколов (таблиц и графиков) и могут быть оперативно распечатаны или сохранены в электронном формате для последующего анализа и составления отчетов. Интегрированная система экспорта обеспечивает совместимость с распространенными форматами файлов.
Применение:
Испытательная машина идеально подходит для производственных предприятий, торговых организаций, учебных заведений и научно-исследовательских центров. Она используется для контроля качества и исследования механических свойств материалов: композитов, стальной проволоки, бетона, арматурных и сварных соединений, муфт, арматурного проката, стальных канатов, металлов и других. В зависимости от модификации нагрузка может достигать 1000 кН.
Безопасность и надежность:
Удобство и безопасность оператора — ключевые аспекты конструкции машины. Интуитивно понятный интерфейс системы управления снижает риск ошибок при настройке параметров испытаний. Машина оснащена системой блокировки доступа в рабочую зону во время проведения испытаний и системой аварийной остановки. Соответствие требованиям безопасности подтверждено ГОСТ 28840-90. Все требования к машине как к средству измерения задокументированы в описание типа.
Регистрация:
- Номер в Государственном реестре средств измерений РФ (ФГИС «АРШИН»): 92948-24
- Номер в Государственном реестре средств измерений Республики Казахстан: KZ.02.03.01020-2022/82572-21
| Основные технические характеристики МИМ.2-1000.X-D | |
|---|---|
| Диапазон измерений силы (нагрузки), кН | от 10 до 1000 |
| Предел допускаемой относительной погрешности измерения силы (нагрузки), % | ± 0,5; ± 0,36; ± 1; ± 2 |
| Диапазон измерений перемещений подвижной траверсы без учета захватов, мм | от 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 4 мм включ., мм | ± 0,02 |
| Диапазон скорости перемещения подвижной траверсы, мм/мин | 0,001 – 70 |
| Пределы допускаемой абсолютной погрешности измерений скорости перемещения подвижной траверсы в диапазоне от 0,001 до 0,5 мм/мин включ., мм/мин | ± 0,005 |
| Пределы допускаемой относительной погрешности измерений скорости перемещения подвижной траверсы в диапазоне св. 0,5 мм/мин до верхнего предела измерений, % | ± 1 |
| Масса, не более, кг | 2700 |
| Потребляемая мощность, не более, кВт | 4,5 |
| Электропитание, В/Гц | 380 ± 38/50 ± 1 |
| Условия эксплуатации (температура окружающей среды/ влажность воздуха) | от +10 °С до +35 °С/ не более 90 % |
